装配图在设备管理中的作用和内容

来源:本站 发表时间:2018-10-04 点击数:2678次



  在产品设计中,一般先根据产品的工作原理图画出装配图,然后再根据装配图进行零件设计,并拆画出零件图,根据零件图制造出零件,根据装配图,将零件装配成机器或部件。在产品制造中,装配图是制订装配工艺规程、进行装配和检验的技术依据。

  在机器使用时,装配图是了解机器的工作原理和构造,进行调试、维修的主要依据。此外,装配图也是进行科学研究和技术交流的工具。因些,装配图是生产中的主要技术文件。

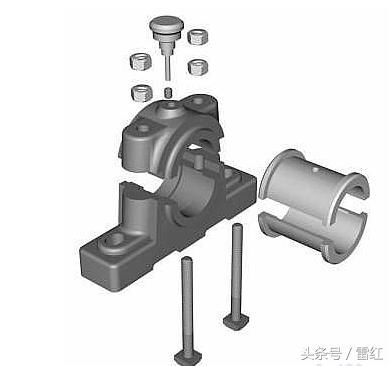

  滑动轴承是支撑传动轴的一个部件,轴在轴衬内旋转。轴衬由上、下两块(上轴衬、下轴衬)组成,分别嵌在轴承座和轴承盖上,轴承座和轴承盖用一对螺栓和螺母连接在一起。轴承座和轴承盖之间留有一定的间隙,是为了用加垫片的方法来调整轴衬和轴配合的松紧。图10-2为滑动轴承的分解轴测图。

  表达装配体(机器或部件)的工作原理、装配关系、各组成零件的相对位置、连接方式、主要零件的结构形状以及传动路线是滑动轴承的装配图,图中采用了二个基本视图,由于结构基本对称,所以均采用了半剖视,这就比较清楚地表示了轴承盖、轴承座和上下轴衬的装配关系。

  装配图上仅需要标注表示装配体(机器或部件)规格、装配、安装时所必需的尺寸。

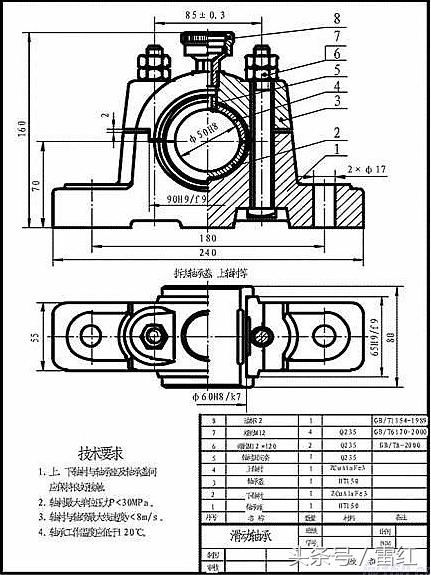

  在图1所示滑动轴承的装配图中,轴孔直径ø50H8为规格尺寸,180和2×ø17为安装尺寸,ø60H8/k7、90H9/f9、65H9/f9等为配合尺寸,240、160、80为总体尺寸。

  用符号、文字等说明对装配体(机器或部件)的工作性能、装配要求、试验或使用等方面的有关条件或要求。

  在装配图中,对每个不同的零件编写序号,并在标题栏上方按序号编制成零件明细栏。说明装配体及其各组成零件的名称、数量和材料等一般概况。

  应当指出,由于装配图的复杂程度和使用要求不同,以上各项内容并不是在所有的装配图中都要表现出来,而是要根据实际情况来决定。
